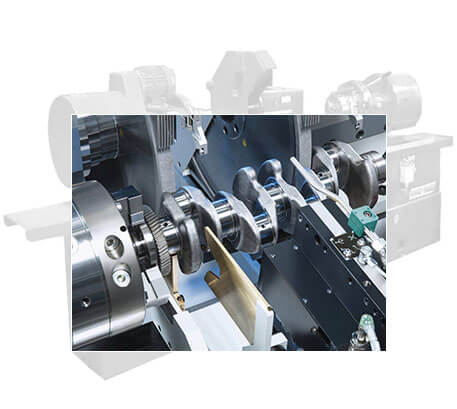

Шлифовка коленвала

Почему выбирают Savamotor

• ✓Высокоточное оборудование и измерительный контроль на каждом этапе.
• ✓ Рихтовка (выпрямление) позволяет вернуть многим коленвалам ремонтопригодность.

• ✓ Минимально необходимый съём металла — сохраняем ресурс коленвала.

• ✓ Обеспечиваем точное повторение радиусов на наружных галтелях.

• ✓ В сложных случаях можем предложить проверку на трещины.
• ✓ Гарантия на точность выполненных работ. Строгое соблюдение техзадания ремонта.
• ✓ Солидарная ответственность за наши вкладыши и шлифовку под них.

• ✓ Компетентный подбор нами комплектующих для ремонта избавит от покупки подделок.

Что такое шлифовка коленвалов

Шлифовка коленвала — это одна из ключевых операций ремонта двигателя, от точности выполнения которой напрямую зависит его работоспособность и ресурс. В компании Savamotor мы превращаем эту сложную инженерную процедуру в надежную основу для восстановления работоспособности вашего мотора. В этой статье мы кратко расскажем, что такое Шлифовка коленвала, когда она необходима и как мы обеспечиваем качество работ.

Шлифовка коленвала — это технологический процесс механической обработки коренных и шатунных шеек с целью устранения геометрических отклонений (овальности, конусности) и повреждений поверхности (критичны даже мелкие царапины). В результате снимается минимальный слой металла, после чего коленвал приобретает идеально ровные, гладкие поверхности с заданной низкой шероховатостью, готовые к установке ремонтных вкладышей. Цель операций - приведение толщины маслянной пленки к начальным заводским значениям и минимизация износа пар трения. Шлифовке может предшествовать рихтовка коленвала (выпрямление) для устранения его биения.

Проще говоря, мы создаём новую идеально ровную поверхность на шейках коленвала под более полные (ремонтные) вкладыши — это фундамент для правильной сборки двигателя, стабильной и долгосрочной работы кривошипно-шатунного механизма.

Когда нужна шлифовка коленвалов

• ! Стуки в КШМ и падение давление масла. Стружка в масле.

• ! Падение мощности, нестабильная работа двигателя.
• ! Царапины на шейках коленвала из-за несвоевременной замены масла, или его качества.

• ! Задиры на шейках коленвала в следствии масляного голодания.
• ! Последствия заклинивания поршня или повреждения шатуна.
  ! Капитальный ремонт мотора.


Как проходит ШЛИФОВКА КОЛЕНВАЛА у нас

1. 1
   Дефектовка  —  оценивается биение и износ, по запросу - проверка на трещины.
2. 2
   Рихтовка — доводим соосность коренных шеек до нулевых значений (выпрямляем вал).
3. 3
   Точная установка на станок — выверка и правильное базирование.
4. 4
   Шлифовка — в жестко заданных допусках на диаметр шеек формируем рабочие поверхности пар трения КШМ для их штатной смазки и теплоотвода.

5. 5
   Мойка и полировка по запросу — каждая шейка и поверх. сальника обрабатывается специальным приспособлением для снижения шероховатости и роста ресурса.


Почему нам доверяют

Стоимость ШЛИФОВКИ КОЛЕНВАЛА

Точная цена зависит от состояния вала и предстоящих ремонтных размеров. Итог — после замеров.

Часто задаваемые вопросы

Не откладывайте ремонт: изношенный коленвал часто приводит к цепочке дорогих поломок. Оставьте заявку — мы проведем бесплатную консультацию и согласуем оптимальный порядок работ.

позвонить

Шлифовка коленвалов: восстановление геометрии и ресурса двигателя

Введение: Почему коленчатый вал требует ювелирной точности

Коленчатый вал — самая нагруженная и дорогостоящая деталь любого двигателя внутреннего сгорания. Он воспринимает колоссальные нагрузки от давления газов и сил инерции, преобразуя линейное движение поршней в крутящий момент. Естественный износ, масляное голодание, перегревы и усталость металла приводят к появлению дефектов на шейках вала: овальности, конусности, рискам и даже задирам. А также к постепенному уменьшению диаметра шеек в следствии их естественной выработки и выходу при этом из допуска толщины маслянной пленки, смазывающей шейки коленвала и отводящей от них тепло и продукты износа. Что в свою очередь ведет с ускоренному износу с риском механической поломки кривошипно-шатунного механизма. Единственный профессиональный способ вернуть деталь к жизни — шлифовка коленвалов. В компании Savamotor эта операция выполняется на прецизионном оборудовании с соблюдением всех заводских допусков. В этой статье мы подробно расскажем, что представляет собой шлифовка коленчатого вала, какие стандарты качества мы соблюдаем и как это влияет на итоговый ресурс двигателя.

Что такое шлифовка коленчатого вала?

Шлифовка коленвалов — это технологический процесс механической обработки коренных и шатунных шеек с целью устранения геометрических отклонений (овальности, конусности) и повреждений поверхности. В результате снимается минимальный слой металла, после чего вал приобретает идеально ровные, гладкие поверхности с заданной шероховатостью, готовые к установке ремонтных вкладышей.

Главная задача операции — восстановить размеры шеек до ближайшего ремонтного номинала (обычно с шагом +0,25 мм, у французов +0,30  мм), обеспечивая при этом:

· правильный масляный зазор в паре трения «шейка вала-вкладыш»;
· отсутствие перекосов и биений;
· высокую чистоту поверхности для снижения трения и повышения ресурса;
· равномерное распределение нагрузки по поверхности шейки.

Процесс всегда начинается с тщательной дефектовки: вал проверяется на биение при установке на призмах, замеряется на износ шеек. По запросу - в сложных случаях проверяется на наличие трещин (методом магнитопорошковой дефектоскопии). После подтверждения, что деталь пригодна к восстановлению, прогнозируются ремонтные размеры.

Основные дефекты и необходимость шлифовки

Характерными дефектами коленчатых валов являются изгиб кручением при заклинивании, задиры и износ поверхностей трения — шеек и поверхностей под сальники, а также остаточные деформации и усталостные трещины. Когда необходима шлифовка коленвалов? Процедура показана в следующих случаях:

· появление характерного стука в нижней части двигателя;
· падение давления масла ниже критического / продукты износа в масле (при исправном насосе);
· обнаружение металлической стружки в масле (при неисправном насосе);
· визуальные следы задиров, рисок или цветов побежалости на шейках;;
· подготовка к капитальному ремонту после перегрева или масляного голодания .

Измерение диаметра шеек проводят микрометром в нескольких поясах и плоскостях, чтобы точно определить величину износа. Если износ, овальность или конусность превышают допустимые значения (более 0,02 мм), вал направляется на шлифовку.

Технология и оборудование: как проходит шлифовка в Savamotor

Качественная шлифовка коленвалов невозможна без современного парка станков и высокой квалификации персонала. Мы используем круглошлифовальные станки, специально предназначенные для обработки коленчатых валов.

Процесс включает несколько этапов:

1. Диагностика и подготовка. Вал промеряется шлифовщиком, проверяется биение на призмах или в центрах. При необходимости выполняется правка вала для устранения прогиба .
2. Выбор ремонтного размера. Определяется, под какой ремонтный размер вкладышей (например, от +0,20 мм на некоторых Мерседесах, +0,25 мм на большинстве моторов, +0,30 мм на французких и т.д. ) будет производиться обработка.
3. Шлифование коренных шеек. Первыми обрабатываются коренные шейки, так как они являются базой для дальнейшей обработки шатунных.
4. Шлифование шатунных шеек. Сложность заключается в том, что шатунные шейки смещены относительно оси вращения. Современные станки позволяют обрабатывать их методом, когда шлифовальный круг синхронно следует за вращением эксцентричной шейки.
5. Измерительный контроль многократно производится в процессе шлифовки каждой шейки. Проводятся финальные замеры.
6. Очистка - по запросу. Вал промывается горячим водно-щелочным раствором от абразива, затекающего внутрь его каналов вместе с СОЖ при шлифовке.
7. Полировка - по запросу, производится только после мойки. Финишная операция, необходимая для нивелирования микронеровностей после шлифовального круга. Обеспечивает требуемую шероховатость поверхности (Ra) для формирования устойчивой масляной пленки и снижения трения.

Допуски и стандарты качества

Любая шлифовка коленвалов выполняется по строгим нормам. Игнорирование допусков приводит к быстрому выходу мотора из строя. Основные контролируемые параметры:

· Диаметр шеек — должен строго соответствовать ремонтному размеру. Отклонение обычно составляет не более 0,01мм.
· Овальность и конусность — не более 0,01–0,02 мм для большинства двигателей .
· Шероховатость поверхности — например, для двигателя КамАЗ среднее отклонение шероховатости (Ra) коренных шеек должно составлять 0,32 мкм.
· Соосность и биение — нарушение приводит к вибрациям, деформации постели и преждевременному износу вкладышей.

Даже минимальное отклонение от допусков снижает давление масла, вызывает перегрев КШМ и может привести к заклиниванию. Поэтому в своей работе мы руководствуемся как параметрами из каталогов и заводскими инструкциями по ремонту, так и накопленным опытом, постоянно анализируя точность и стабильность процесса.

Влияние качества шлифовки на ресурс двигателя

Качественно выполненная шлифовка коленвалов напрямую определяет долговечность отремонтированного мотора.

· Увеличение ресурса. При соблюдении технологии вал работает сотни тысяч километров без снижения давления масла и появления стуков. Важно! Маслонасос должен был исправен и обеспечивать рабочее давление в системе.
· Снижение риска прихватов и задиров. Низкая шероховатость существенно снижает трение, а правильная размерность шейки удерживает от срыва масляную пленку. Которая исключает контакт металла с вкладышем, штатно отводит избыточное тепло и продукты износа.
· Сохранение балансировки. Отсутствие биений коленвала предотвращает преждевременный износ вкладышей и образование эллипсности постели коленвала в блоке цилиндров.
· Стабильная работа. Ровные поверхности шеек в допусках их диаметров исключают вибрации и стуки.

Не смотря на распространенное мнение "гаражных гуру" о том, что "шлифованные коленвалы не ходят", "с них снимается защитный слой" (как с луковицы :) наш 25-летний опыт показывает обратное. Если автозавод предлагает в оригинале ремонтные вкладыши (что, правда, становится все большей редкостью), ориентируемся на них. Если нет, изучаем рынок автомаркета и смотрим производственные программы проверенных производителей вкладышей - скольки ремонтных увеличений они предлагают свою продукцию. Основываясь на этом прогнозируем успех ремонта и долговечность работы коленвала. В случае возникновения аргументированных сомнений, мы лучше посоветуем коленвал заменить, обязательно привезя другой к нам на дефектовку.

Исследования подтверждают, что восстановленные валы с перешлифованными шейками в основном имеют соотношение твердости и усталостной прочности, близкое к новым. Поэтому мы развенчиваем заказчикам мифы о неремонтопригодности. При этом уделяем особое внимание точности обработки, качеству финишных операций и применяем современные методы контроля. А предлагая делать шлифовку под конкретные вкладыши, приобретенные у нас, избавляем заказчиков от "сюрпризов", например, с разным исполнением их разными производителями по полноте или качеству. Мы поддерживаем на собственном складе наличие вкладышей проверенных производителей - качественных и недорогих. Остерегайтесь покупки дешевых поделок и подделок, долго они не проработают!

Взаимосвязь с другими операциями ремонта

Шлифовка коленчатого вала не всегда выполняется изолированно. Она может производится по необходимости, или быть частью комплексного капитального ремонта двигателя, который также включает:

· Расточку постели коленвала в блоке цилиндров для восстановления ее геометрии и соосности опор.

· Расточку блоков цилиндров и хонингование для восстановления геометрии цилиндров.
· Опрессовку головок и блоков для выявления скрытых трещин.
· Фрезеровку плоскости ГБЦ для обеспечения ее прилегания.

Нарушение соосности или несоответствие ремонтных размеров может свести на нет все усилия. В компании Savamotor все процессы взаимоувязаны: если блок проходит расточку цилиндров, мы всегда рекомендуем попутно проверить состояние коленчатого вала и при необходимости выполнить его шлифовку под соответствующий ремонтный размер. И наоборот, работая с коленвалом, предлагаем привозить на дефектовку и шатуны, и блок цилиндров, и даже ГБЦ.
Комплексный подход гарантирует идеальную работу кривошипно-шатунного механизма и цилиндро-поршневой группы и газораспределительного механизма в сборе в перебранном моторе. И экономит Ваше время и деньги, избавляя от периодических частичных ремонтов мотора.

Заключение

Шлифовка коленвалов — это высокоточная операция, требующая не только современного оборудования, но и глубокого понимания физики работы двигателя. В Savamotor работают специалисты, способные правильно оценить состояние коленчатого вала, шатунов и постели, выбрать оптимальный ремонтный размер и выполнить обработку с требуемой высокой точностью. Мы гарантируем соблюдение всех допусков, финальный контроль геометрии и несем солидарную ответственность при покупке у нас вкладышей (и других деталей) на весь комплекс услуг.

Если ваш двигатель потерял давление масла, появился стук или вы планируете капитальный ремонт с расточкой блока — доверьте дефектовку и восстановление коленчатого вала профессионалам Savamotor. Мы вернём точность заводским деталям!
